有機(jī)膨潤(rùn)土
【新品上架】NANOLC-NP301聚合物級(jí)有機(jī)蒙脫土，白度好，成碳好
NANOLC-NP301 聚合物級(jí)有機(jī)蒙脫土
簡(jiǎn)介：

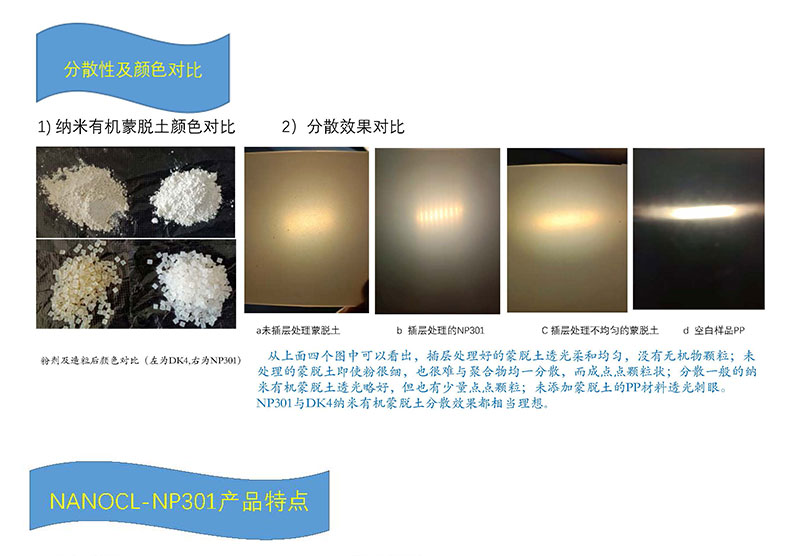

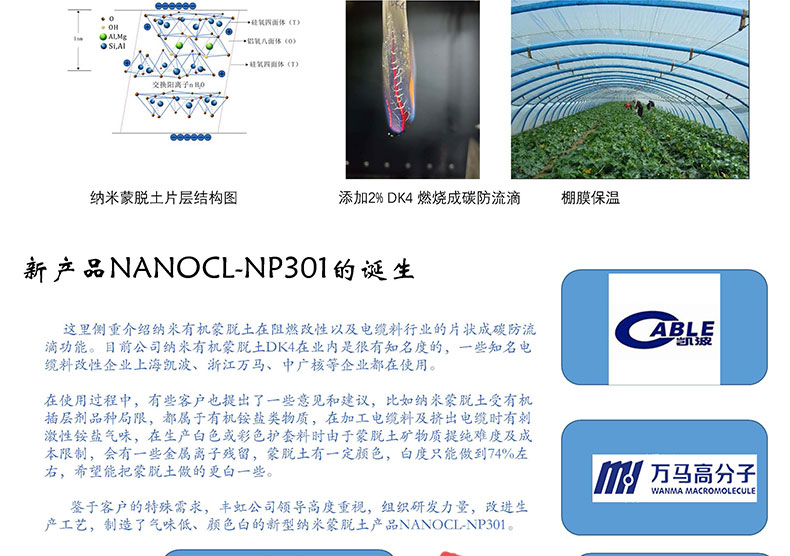

NANOLC-NP301 聚合物級(jí)納米有機(jī)蒙脫土是一種疏水表面活性劑改性的高純度有機(jī)蒙脫土類精細(xì)干燥粉體產(chǎn)品。微觀形貌為納米片層單元堆積的集合體。通過表面改性和離子交換，NANOLC-NP301 的表面自由能降低，與高聚物基體之間的相容性增強(qiáng)。精細(xì)的納米有機(jī)蒙脫土片層與聚合物復(fù)合加工后，聚合物的力學(xué)性能、耐熱性能、氣體阻隔性能、耐化學(xué)性能、防霉菌、熱穩(wěn)定性能、紫外老化性能、環(huán)保阻燃性能等都有很大的提高。
產(chǎn)品物性指標(biāo)：
外觀 | 白色精細(xì)粉體 |
105℃揮發(fā)分 | ≤3.5% |
粒度（過 200 目） | ≥95% |
比重 g/cm3 | 1.7 |
堆積密度 g/ cm3 | ≤0.40 |
產(chǎn)品應(yīng)用領(lǐng)域：
白色或彩色電纜料；家電類阻燃材料；降解增強(qiáng)材料；阻隔保鮮薄膜；3D 打印材料，等。
使用方法：
通常采用馬來酸酐或丙烯酸酯接枝的 PP、PE、EVA 做相容劑與基體樹脂、無機(jī)阻燃劑與適當(dāng)添加量的有機(jī)蒙脫土等助劑共混，采用雙螺桿熔融擠出造粒，制作無鹵阻燃電纜料或力學(xué)性能改進(jìn)材料等。
也可以做成 50%的有機(jī)蒙脫土母粒，產(chǎn)品包含 50％的有機(jī)蒙脫土，基體樹脂大約為 30%左右，20%相容劑及助劑。然后添加到聚烯烴、EVA、TPO 等材料中，用于注塑、擠出吹膜等成型制品，起到改進(jìn)材料力學(xué)性能、阻隔、耐熱溫度、協(xié)效阻燃等作用，一般母粒添加量為 5-8%。
所用雙螺桿擠出機(jī)盡量選用長(zhǎng)/徑比大、具有高剪切強(qiáng)度的螺桿結(jié)構(gòu)。擠出過程熔融溫度不宜太高，保持聚合熔體有較高粘度，保證聚合物在擠出過程中獲得較強(qiáng)的剪切作用，以利蒙脫土層片剝離分散。
包裝儲(chǔ)存：
外包裝牛皮紙袋，袋內(nèi)采用聚乙烯薄膜袋的雙層包裝，或紙袋包裝，重量通常為 25±0.25kg，或按用戶要求包裝。干燥條件下存放，溫度為0~30℃時(shí)，質(zhì)量有效期為 24 個(gè)月。
-
2023-03-30
【新品上架】NANOLC-NP301聚合…
NANOLC-NP301聚合物級(jí)納米有機(jī)蒙脫土是一種疏水表面
-
2022-06-30
新品發(fā)布，F(xiàn)HGEL-180有機(jī)膨潤(rùn)土，
FHGEL-180 有機(jī)膨潤(rùn)土簡(jiǎn)介：FHGEL-180 有機(jī)…
-
2021-08-31
HFGEL-140有機(jī)粘土流變助劑
HFGEL-140有機(jī)粘土流變助劑產(chǎn)品簡(jiǎn)介：HFGEL-14…
-
2021-08-31
HFGEL-140W有機(jī)粘土流變助劑
HFGEL-140W有機(jī)粘土流變助劑簡(jiǎn)介：HFGEL-140…
-
2021-08-31
HFGEL-140S有機(jī)粘土流變助劑
HFGEL-140S有機(jī)粘土流變助劑簡(jiǎn)介：HFGEL-140…
